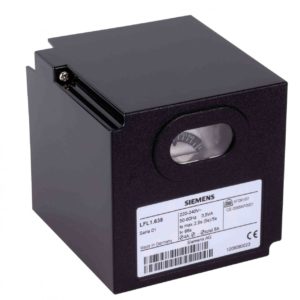

LFL1.333 V.110 – CONTROLLO FIAMMA

LFL1.333 V.110 CONTROLLO FIAMMA BURNER CONTROL –

Gas burner control, t1=31s, TSA=3s, t9=3s, AC110V –

SPECIFICHE TECNICHE –
Tensione di rete AC 100 V –15%…AC 110 V +10%
Frequenza di rete 50 – 60 Hz ±6%
Fusibile apparecchio, integrato T6,3H250V secondo DIN EN 60127
Fusibile primario, esterno Max. 10 A, ritardato
Peso Circa 1.000 g
Assorbimento Circa AC 3,5 VA
Posizione di montaggio consentita Qualsiasi
Grado di protezione IP40 quando montato, ad eccezione della
zona di collegamento (morsettiera)
Classe di sicurezza II
Corrente di ingresso consentita al morsetto 1 Max. 5 A permanente (picco 20 A per max. 20 s)
Carico di corrente consentito ai morsetti di  controllo 3, 6, 7, 9-11, 15-20
Max. 4 A permanente (picco 20 A per max. 20 s)
Potenza di apertura richiesta per i dispositivi di accensione
– tra i morsetti 4 e 5
– tra i morsetti 4 e 12
– tra i morsetti 4 e 14
1 A, AC 250 V
1 A, AC 250 V
Min. 1 A, AC 250 V
A seconda del carico dei morsetti 16-19
Lunghezza del cavo del rivelatore ammessa, cavo normale, posare separatamente
