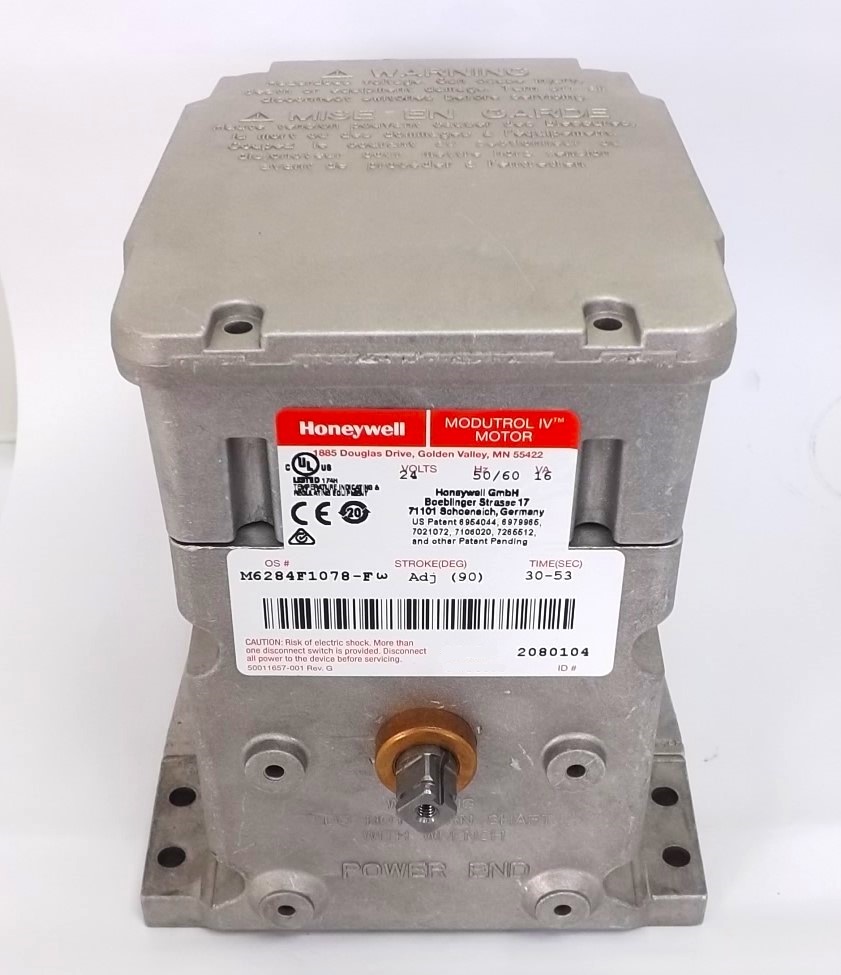

M6284F1078 ATTUATORE MOTORE 24V MODUTROL HONEYWELL

HONEYWELL M6284F1078-F/U, MOTORE MODUTROL IV 24V NSR Floating 17Nm – Sostituisce i modelli: M6184D1035, M6184F1014, M6284D1000, M6284D1026, M6284F1013.

Honeywell M6284F1078 è un attuatore elettrico progettato per impianti di riscaldamento a due stadi. È progettato per fornire un controllo preciso della temperatura monitorando le temperature interne e regolando di conseguenza il bruciatore. L’unità è facile da installare e dispone di un display digitale per un comodo funzionamento. Dispone inoltre di un sistema di autodiagnosi per aiutarti a identificare e risolvere eventuali problemi.

CARATTERISTICHE

• Tensione d’ingresso di default: 24 Vac
• Tramite trasformatore integrato (opzionale): 24/120/230 Vac
• Frequenza di linea: 50/60 Hz
• Interruttori finali: 2
• Funzione: Normalmente chiuso
• Comando a 3 punti senza ritorno a molla (M62x4)
• Tensione di alimentazione: 24 Vac
• Consumo energetico: 13W
• Segnale d’ingresso: SPDT
• Angolo di rotazione: Adj. 90° .. 160° (impostato in fabbrica a 90°)
• Tempo di esecuzione: Variabile tra 30s .. 53s
• Coppia: 17Nm
• Feedback di posizione: 10kohm (feedback lineare)
• Modello: Serie 2

PANORAMICA

I motori Modutrol IV™ Serie 61 e Serie 62 sono motori a controllo flottante a 3 fili con e senza ritorno a molla. Utilizzare questi motori con controller che forniscono un’uscita SPDT commutata o flottante per azionare serrande o valvole. I motori della serie 62 dispongono di un potenziometro di feedback interno a isolamento elettrico che fornisce l’indicazione della posizione dell’albero motore e può essere utilizzato per l’asservimento dei motori della serie 90 o per il riequilibrio di un circuito di controllo esterno.

Caratteristiche e Benefici:

• • Sostituisce i motori M644, M944B/E/G/H/J/K/R/S e M945B/C/G/K/L/AD
  • La scatola di giunzione integrata fornisce una custodia meteorologica NEMA 3
  • Il ritorno a molla integrale riporta il motore in posizione normale in caso di interruzione di corrente
  • Motore e circuiti funzionano da 24 V CA; modelli disponibili con trasformatore installato in fabbrica o trasformatore interno aggiunto sul campo
  • I terminali a collegamento rapido sono standard: è disponibile un adattatore per terminali a vite
  • È disponibile una staffa adattatore per l’altezza dell’albero corrispondente ai motori più vecchi
  • I motori hanno corsa regolabile sul campo (da 90° a 160°)
  • Alloggiamento in alluminio pressofuso
  • Gli interruttori ausiliari integrati sono disponibili montati in fabbrica o possono essere aggiunti sul campo
  • Temporizzazione nominale standard di 30 secondi (corsa 90°) e 60 secondi (corsa 160°). Altri orari disponibili
