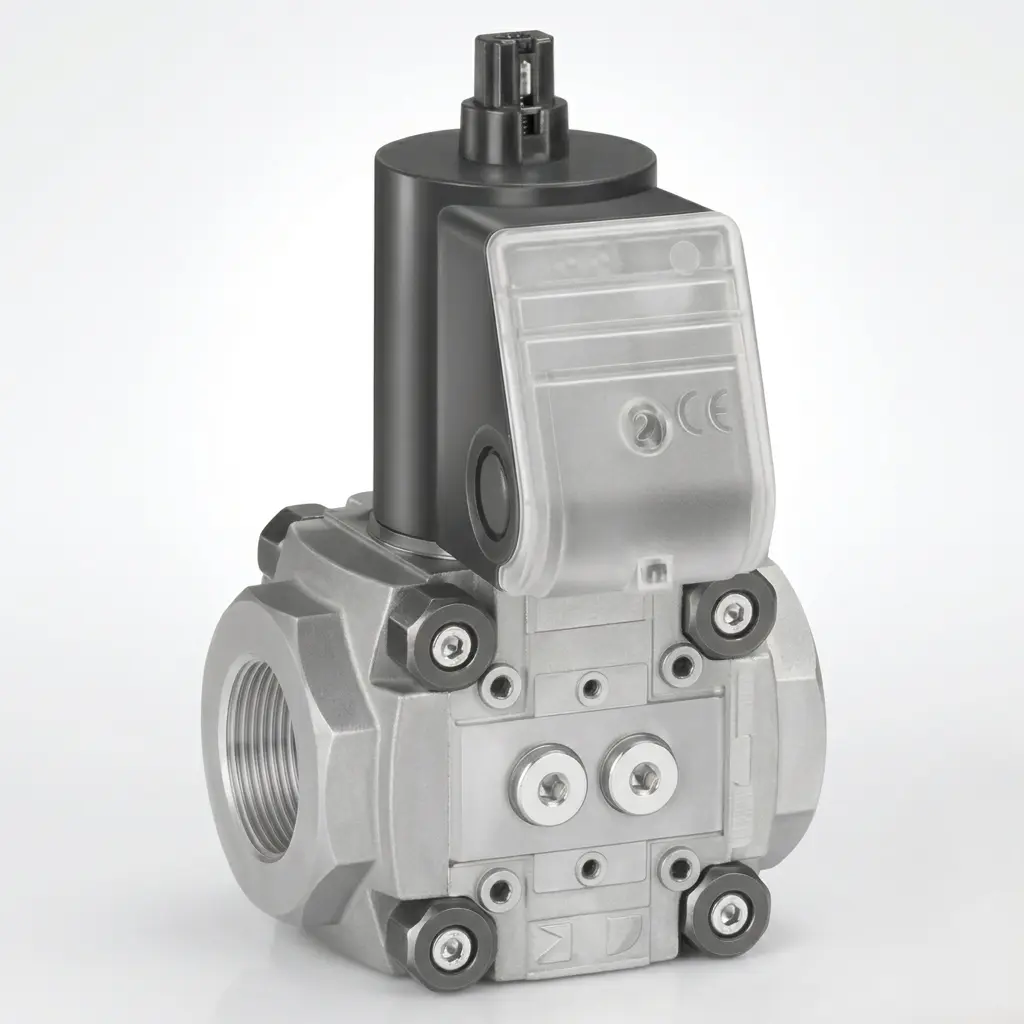

KROMSCHRODER VAV 2-/40F/NQAK, REGOLATORE (88034324)

Il regolatore Kromschroder VAV 2-/40F/NQAK, codice prodotto 88034324, è un regolatore di rapporto variabile con valvola elettromagnetica integrata, progettato per la gestione precisa del rapporto gas/aria in sistemi di combustione industriali. Grazie alla velocità di apertura e chiusura rapida e al collegamento flangiato DN 40, assicura un controllo affidabile del flusso e un adattamento flessibile alle condizioni dell’impianto.

Regolatore di rapporto variabile Kromschroder VAV 2-/40F/NQAK 88034324 con valvola elettromagnetica

Il regolatore Kromschroder VAV 2-/40F/NQAK combina in un unico corpo un regolatore di rapporto variabile e una valvola elettromagnetica di intercettazione, semplificando la struttura del circuito gas e migliorando la precisione della regolazione. Questo dispositivo è pensato per impianti di combustione dove è necessario mantenere costante il rapporto tra pressione del gas e pressione dell’aria comburente, ottimizzando efficienza e sicurezza del bruciatore.

Caratteristiche tecniche regolatore Kromschroder VAV 2-/40F/NQAK codice 88034324

• Modello: VAV 2-/40F/NQAK
• Codice prodotto: 88034324
• Tipologia: regolatore di rapporto variabile con valvola elettromagnetica integrata
• Entrata: senza flangia di entrata
• Uscita: DN 40 (1 1/2″)
• Collegamento tubi: flangia conforme a ISO 7005
• Velocità di apertura: apertura rapida, chiusura rapida
• Tensione di rete: 120 V~, 50/60 Hz
• Montaggio lato sinistro scatola di raccordo: con scanalatura circolare per l’altra valvola
• Montaggio lato destro scatola di raccordo: sede della valvola normale
• Set di collegamento per psa e psc: 2 collegamenti a vite per flessibile in plastica
• Accessori a destra: 2 attacchi per prese di misura
• Accessori a sinistra: 2 attacchi per prese di misura
• Diametro ugello pressione di controllo aria (psa): 0,5 mm
• Diametro ugello pressione camera di combustione (psc): 0,5 mm
• Applicazioni: regolazione rapporto gas/aria in bruciatori e sistemi di combustione industriali

Come funziona il regolatore di rapporto variabile Kromschroder VAV 2-/40F/NQAK

Il regolatore VAV 2-/40F/NQAK misura le pressioni di riferimento psa (pressione aria) e psc (pressione camera di combustione) tramite gli ugelli da 0,5 mm collegati con flessibili in plastica. In base a queste pressioni, il regolatore varia la posizione interna della valvola, modulando la portata di gas per mantenere costante il rapporto gas/aria, assicurando una combustione stabile e a basso tenore di emissioni.

La valvola elettromagnetica integrata, a apertura e chiusura rapida, consente di interrompere rapidamente il flusso di gas in caso di arresto del bruciatore o allarmi di sicurezza, riducendo i tempi di risposta del sistema. Il collegamento flangiato DN 40 e la compatibilità con flange ISO 7005 facilitano l’integrazione in collettori e linee gas esistenti.

Utilizzo del regolatore Kromschroder VAV 2-/40F/NQAK in impianti di combustione

Il regolatore di rapporto variabile con valvola elettromagnetica VAV 2-/40F/NQAK è ideale per bruciatori industriali che lavorano con aria soffiata e dove il mantenimento di un rapporto gas/aria costante è fondamentale per la qualità della combustione. Gli attacchi per prese di misura su entrambi i lati consentono una facile verifica delle pressioni e una taratura precisa del regolatore durante la messa in servizio e la manutenzione.

Montato sul lato sinistro o destro della scatola di raccordo, il regolatore si adatta a diverse configurazioni impiantistiche, offrendo flessibilità progettuale. L’uso coordinato con sistemi di controllo bruciatore consente di ottimizzare consumi energetici, ridurre emissioni e aumentare l’affidabilità complessiva dell’impianto di combustione.
